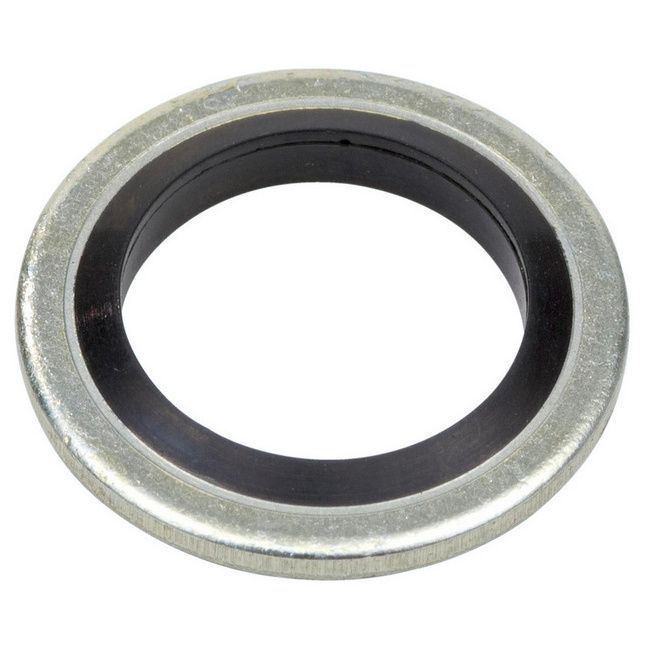

Резинометаллическая шайба - это соединительный элемент, который используется для увеличения контактной площади между гайкой и поверхностью, на которую она надевается. Она состоит из металлической пластины, на которую нанесена резиновая прокладка.
Маслобензостойкие резинометаллические шайбы из NBR широко используются во многих областях промышленности и строительства, включая машиностроение, автомобильную промышленность и строительство.
NBR - это аббревиатура для нитрилбутадиеновой резины, которая известна своей устойчивостью к маслам и нефтепродуктам. Маслобензостойкие резиново-металлические шайбы, изготовленные из NBR, обычно используются в промышленной сфере для уплотнения между металлическими поверхностями, где требуется устойчивость к маслам, гидравлическим жидкостям и другим нефтепродуктам.
Эти шайбы обычно имеют металлическую основу и приваренную к ней резиновую прокладку, которая обеспечивает герметичность соединения и защиту от протекания жидкостей. Из-за своей устойчивости к маслам и нефтепродуктам, маслобензостойкие резиново-металлические шайбы обычно используются в механических системах, которые работают с маслами и гидравлическими жидкостями, таких как автомобили, гидравлические системы и промышленное оборудование.

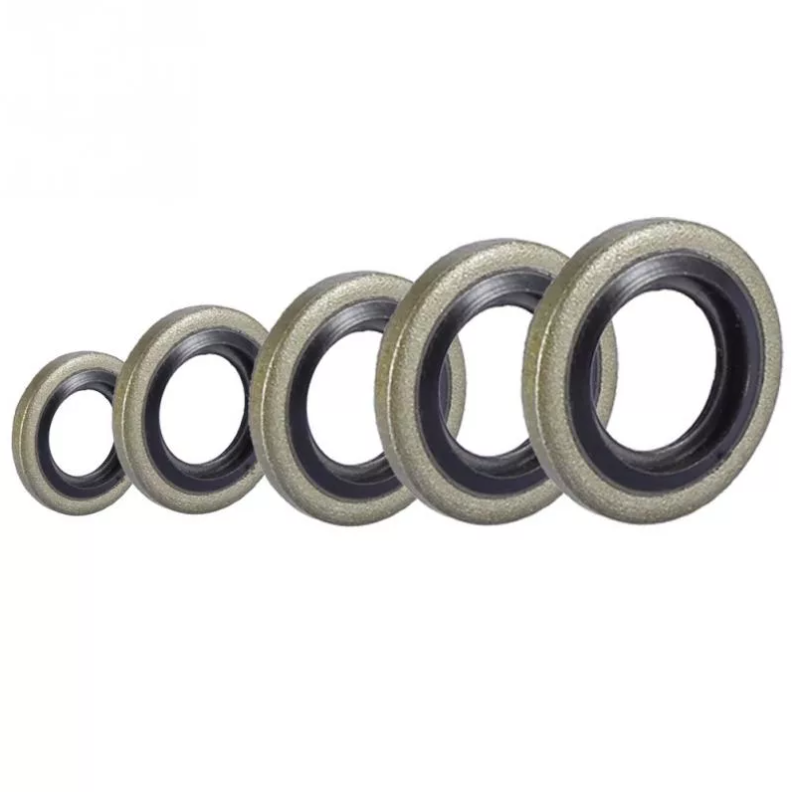

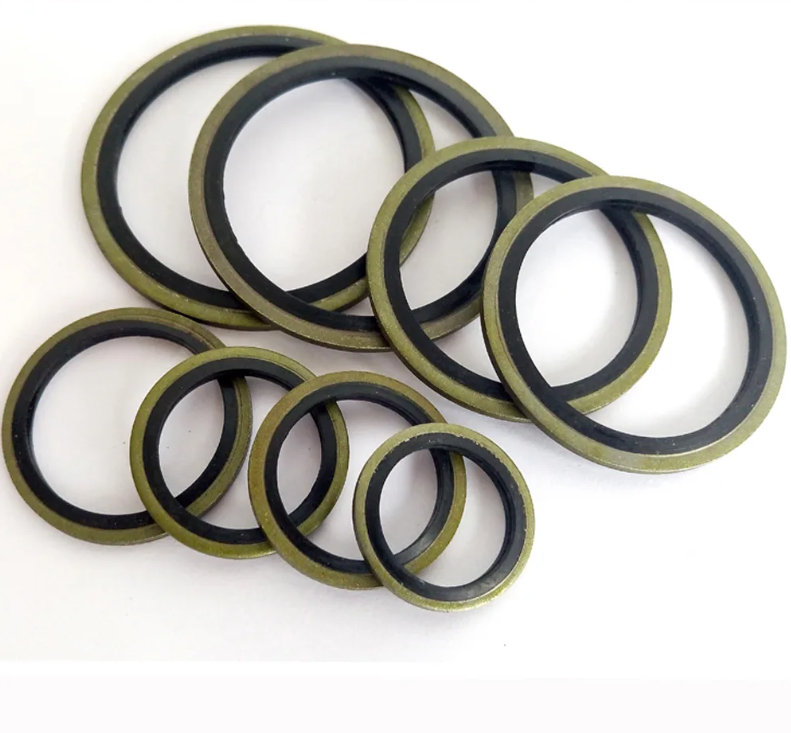

Как видно из таблицы, размеры резинометаллических шайб различаются по диаметру внутренней и наружной частей, а также по толщине. Выбор размера шайбы следует осуществлять в соответствии с требованиями конкретного проекта и условиями его эксплуатации.
|
Условное обозначение (Код) |
Типоразмер кольца |
A | B | C | D | E | F |
Мин давление разрыва (бар) |
|
| Метрическая резьба |
Допуски, мм: —> |
+0,13/ -0 |
±0,1 | ±0,1 |
+0,25/ -0 |
±0,1 | ±0,2 | ||
|
М4 | 7,0 | 5,4 | 4,5 | 0,3 | 1,0 | 3,4 | 1770 | |
|
М5 | 9,0 | 6,8 | 5,7 | 0,3 | 1,0 | 4,5 | 1700 | |
|
М6 | 10,0 | 8,0 | 6,7 | 0,3 | 1,0 | 4,7 | 1680 | |
|
М8 | 13,0 | 10,0 | 8,7 | 0,3 | 1,0 | 6,4 | 1550 | |
|
М10 | 16,0 | 12,4 | 10,7 | 0,4 | 1,5 | 8,05 | 1350 | |
|
М12 | 18,0 | 14,4 | 12,7 | 0,4 | 1,5 | 9,73 | 1250 | |
|
М14 | 22,0 | 16,4 | 14,7 | 0,4 | 1,5 | 11,38 | 1510 | |
|
М14A | 19,8 | 16,4 | 14,7 | 0,4 | 1,5 | 11,38 | 940 | |
|
М16 | 24,0 | 18,4 | 16,7 | 0,4 | 1,5 | 13,41 | 1400 | |
|
М16A | 22,0 | 18,4 | 16,7 | 0,4 | 1,5 | 13,41 | 890 | |
|
М18 | 26,0 | 20,40 | 18,7 | 0,4 | 1,5 | 14,76 | 1275 | |
|
М20 | 28,0 | 22,5 | 20,7 | 0,4 | 1,5 | 16,76 | 1150 | |
|
М22 | 30,0 | 24,4 | 22,7 | 0,4 | 2,0 | 18,74 | 1100 | |
|
М24 | 32,0 | 26,4 | 24,7 | 0,4 | 2,0 | 20,11 | 1050 | |
|
М26 | 35,0 | 28,4 | 26,7 | 0,4 | 2,0 | 22,3 | 1050 | |
|
М27 | 36,0 | 29,0 | 27,2 | 0,4 | 2,0 | 23,3 | 1060 | |
|
М30 | 39,0 | 33,0 | 31,0 | 0,4 | 2,0 | 25,7 | 860 | |
|
М33 | 42,0 | 35,8 | 33,7 | 0,4 | 2,0 | 28,7 | 820 | |
|
М36 | 46,0 | 38,8 | 36,7 | 0,4 | 2,0 | 31,1 | 760 | |
|
М42 | 53,0 | 44,4 | 42,7 | 0,4 | 2,0 | 36,5 | 690 | |
|
М45 | 57,0 | 48,6 | 46,0 | 0,4 | 2,5 | -- | 650 | |
| Дюймовая цилиндрическая резьба |
Допуски, мм: —> |
+0,13/ -0 |
±0,1 | ±0,1 |
+0,26/ -0 |
±0,1 | ±0,2 | ||
|
1/8" | 15,88 | 11,84 | 10,37 | 0,25 | 2,0 | 8,56 | 1500 | |
|
1/4" | 20,57 | 15,21 | 13,74 | 0,25 | 2,0 | 11,45 | 1550 | |
|
3/8" | 23,8 | 18,75 | 17,28 | 0,25 | 2,0 | 14,96 | 1260 | |
|
1/2" | 28,58 | 23,01 | 21,54 | 0,25 | 2,5 | 18,24 | 1150 | |
|
5/8" | 31,75 | 24,97 | 23,49 | 0,25 | 2,5 | 20,27 | 1250 | |
|
3/4" | 34,93 | 28,53 | 27,05 | 0,25 | 2,5 | 24,13 | 1060 | |
|
1" | 42,8 | 36,88 | 33,89 | 0,25 | 2,5 | 30,3 | 870 | |
|
1 1/4" | 52,38 | 45,93 | 42,93 | 0,25 | 2,5 | 38,45 | 690 | |
|
1 1/2" | 58,60 | 51,39 | 48,44 | 0,25 | 2,5 | 44,45 | 690 | |
|
2" | 73,03 | 63,63 | 60,58 | 0,25 | 2,5 | 56,67 | 700 | |
|
* - Обозначение эластомера : NBR, EPDM или иное, по требованию заказчика. Значения данных параметров не являются конечными и зависят от типа материала. |
|||||||||
