Описание

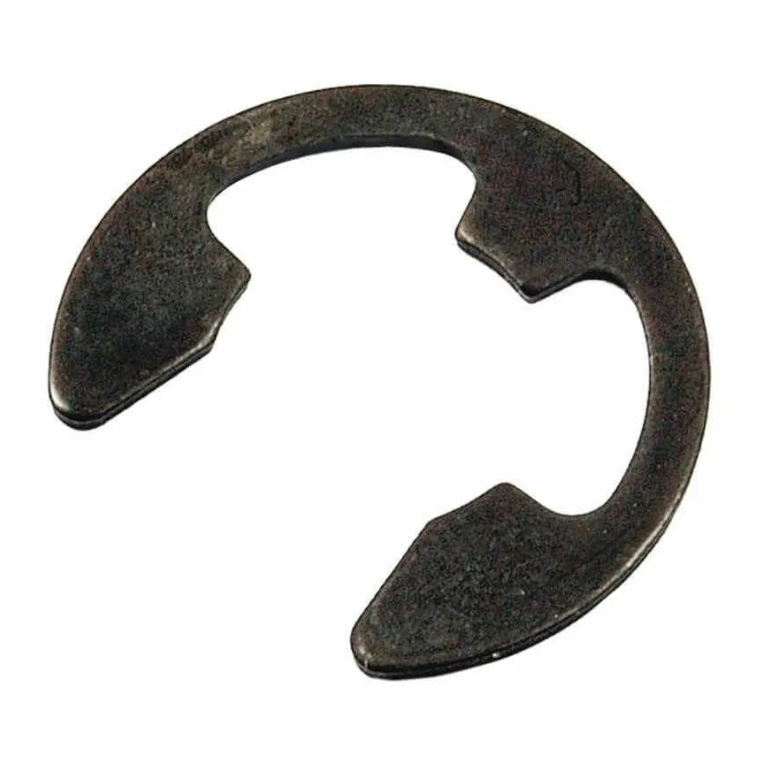

Упорная шайба быстросъемная для вала предназначена для предотвращения саморазвиничвания крепёжных изделий. Основное применение шайбы DIN 6799 нашли в приоборо- и машиностроении для крепления разъемных соединений.
Упорная быстросъемная шайба для вала DIN 6799 выпускается в следующих конфигурациях:
Международный стандарт шайб DIN 6799.
Материалы:
Упорная быстросъемная шайба для вала DIN 6799 выпускается в следующих конфигурациях:
- стопорные
- установочные
- уплотнительные
Международный стандарт шайб DIN 6799.
Материалы:
- Сталь: сталь пружинная
- Сталь с покрытием: гальваническая оцинковка
- Нержавеющая сталь: А1, А2, А4
- Цветные металлы, сплавы, пластик: бронза.
| d2 | а | d3 | s |
| 1.5 | 1.28 | 4.25 | 0.4 |
| 1.9 | 1.61 | 4.8 | 0.5 |
| 2.3 | 1.94 | 6.3 | 0.6 |
| 3.2 | 2.70 | 7.3 | 0.6 |
| 4 | 3.34 | 9.3 | 0.7 |
| 5 | 4.11 | 11.3 | 0.7 |
| 6 | 5.26 | 12.3 | 0.7 |
| 7 | 5.84 | 14.3 | 0.9 |
| 8 | 6.52 | 16.3 | 1.0 |
| 9 | 7.63 | 18.8 | 1.1 |
| 10 | 8.32 | 20.4 | 1.2 |
| 12 | 10.45 | 23.4 | 1.3 |
| 15 | 12.61 | 29.4 | 1.5 |
| 24 | 21.88 | 44.6 | 2 |
